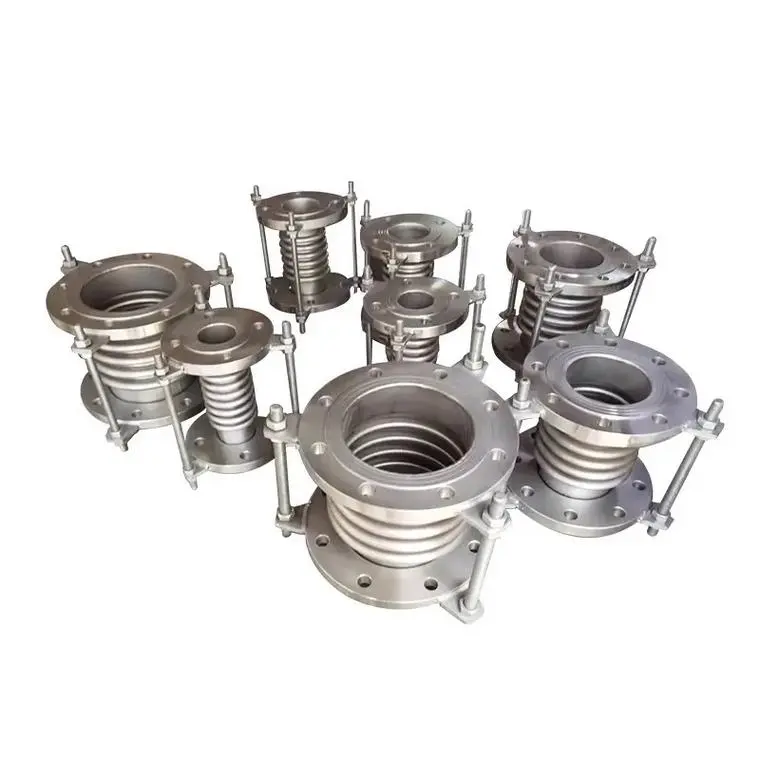

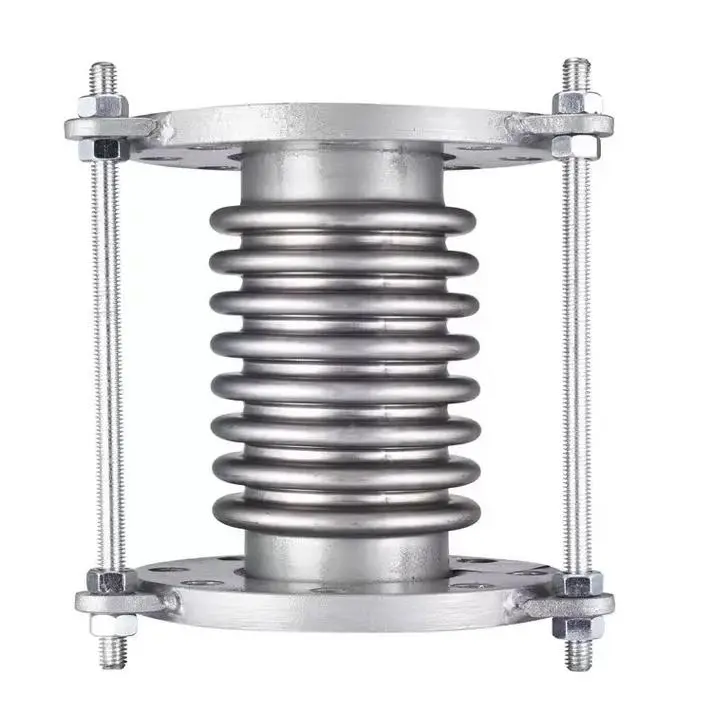

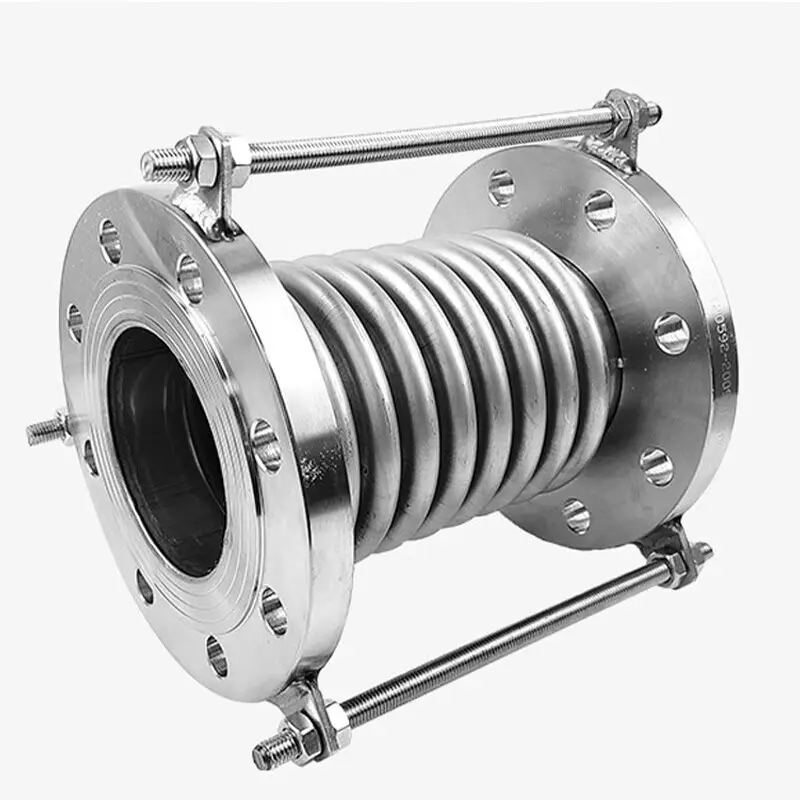

Sambungan Pengembangan Belos

Sambungan Pengembangan Bellows, juga dikenali sebagai sambungan pengembangan, ialah elemen pampasan yang menggunakan ubah bentuk anjal belos untuk mengimbangi anjakan terma saluran paip, ubah bentuk mekanikal dan menyerap getaran. Ia terdiri daripada belos (elemen anjal) sebagai badan kerja utama, bersama dengan paip hujung, kurungan, bebibir, saluran dan aksesori lain. Kaedah sambungan termasuk jenis bebibir dan dikimpal.

Prinsip Kerja

Prinsip kerja teras Bellows Expansion Joint adalah untuk menggunakan ubah bentuk elastik belos untuk menyerap dan mengimbangi anjakan paksi, sudut, sisi dan gabungan yang disebabkan oleh ubah bentuk terma, ubah bentuk mekanikal dan pelbagai getaran mekanikal dalam saluran paip.

Apabila saluran paip mengembang atau mengecut akibat perubahan suhu, belos mengalami ubah bentuk melalui struktur beralun yang unik, menukar tegasan anjakan saluran paip kepada tenaga ubah bentuk keanjalan belos, dengan itu mengurangkan tegasan ubah bentuk saluran paip dan memanjangkan hayat perkhidmatan saluran paip. Selain itu, sambungan pengembangan belos menawarkan pelbagai fungsi termasuk rintangan tekanan, pengedap, rintangan kakisan, rintangan suhu, rintangan hentaman, redaman getaran dan pengurangan hingar.

Kelebihan Utama

Jenis Utama

Sambungan pengembangan Bellows terutamanya dikelaskan kepada tiga kategori berdasarkan mod pampasan:

Jenis paksi:Terutamanya menyerap anjakan paksi

Jenis Sisi:Terutamanya menyerap anjakan sisi

Jenis sudut:Terutamanya menyerap anjakan sudut

Jenis tekanan seimbang dan pelbagai konfigurasi pampasan gabungan juga tersedia. Berdasarkan bahan, mereka boleh dibahagikan kepada jenis logam dan bukan logam. Dafugui boleh memberikan pengesyoran jenis yang sepadan berdasarkan corak anjakan khusus dan keadaan operasi sistem saluran paip anda.

Panduan Pemasangan

1. Pemeriksaan Prapemasangan:Semak model, spesifikasi dan konfigurasi saluran paip untuk memastikan pematuhan dengan keperluan reka bentuk
2. Pengesahan Arah:Untuk pemampas dengan lengan dalaman, pastikan arah lengan sejajar dengan arah aliran sederhana
3. Tiada Pelarasan Paksa:Jangan gunakan ubah bentuk pemampas untuk melaraskan sisihan pemasangan saluran paip, kerana ini menjejaskan fungsi normal dan hayat perkhidmatan
4. Lindungi Belos:Elakkan percikan kimpalan daripada menyentuh permukaan belos dan elakkan kerosakan mekanikal semasa pemasangan
5. Keluarkan Peranti Kedudukan:Keluarkan peranti penentududukan tambahan yang digunakan untuk pengangkutan selepas pemasangan saluran paip selesai
6. Ujian Hidrostatik:Teguhkan penyokong paip tetap di hujung saluran paip di mana pemampas dipasang semasa ujian hidrostatik
7. Bahagian Bergerak:Semua komponen bergerak tidak boleh dihadkan oleh struktur luaran

Soalan Lazim

S1: Apakah perbezaan antara sambungan pengembangan belos dan sambungan pengembangan lengan? Bagaimana untuk memilih?

A: Sambungan pengembangan Belos menyerap anjakan melalui ubah bentuk anjal belos, menawarkan kapasiti pampasan yang besar, pengedap yang baik dan kesesuaian untuk anjakan pelbagai arah. Sambungan pengembangan lengan menyerap anjakan paksi melalui gelongsor lengan, dengan struktur yang lebih ringkas tetapi memerlukan penyelenggaraan yang kerap. Sambungan pengembangan belos lebih banyak digunakan dalam keadaan umum. Pemilihan hendaklah berdasarkan jenis anjakan, tekanan kerja dan suhu; Pasukan teknikal Dafugui boleh membantu dengan saiz.

S2: Bagaimana untuk memilih bahan belos untuk sambungan pengembangan?

A: Bahan biasa termasuk Keluli Tahan Karat 304, 316L, 321, dll. 304 sesuai untuk keadaan umum; 316L menawarkan rintangan kakisan yang lebih baik untuk persekitaran kimia dan marin; 321 menyediakan rintangan suhu tinggi yang lebih baik untuk saluran paip wap. Dafugui boleh mengesyorkan bahan yang sesuai berdasarkan jenis sederhana dan keadaan suhu anda.

S3: Adakah sambungan pengembangan belos memerlukan penyelenggaraan yang kerap? Apa yang perlu diperiksa?

A: Ya. Pemeriksaan tetap disyorkan: periksa permukaan belos untuk keretakan, kakisan atau kerosakan mekanikal; periksa bolt sambungan bebibir untuk kelonggaran; semak peranti had untuk kedudukan yang betul. Jika kerosakan atau ubah bentuk yang ketara ditemui pada belos, gantikannya dengan segera untuk mengelakkan kemalangan saluran paip.

S4: Adakah Dafugui menyokong penyesuaian sambungan pengembangan belos?

A: Ya. Kami menawarkan perkhidmatan penyesuaian bukan standard, termasuk diameter bukan standard, bahan khas (cth. aloi berasaskan nikel), tekanan kerja khas dan keperluan suhu. Sila berikan parameter pengendalian anda dan pasukan teknikal kami akan membangunkan penyelesaian tersuai.
