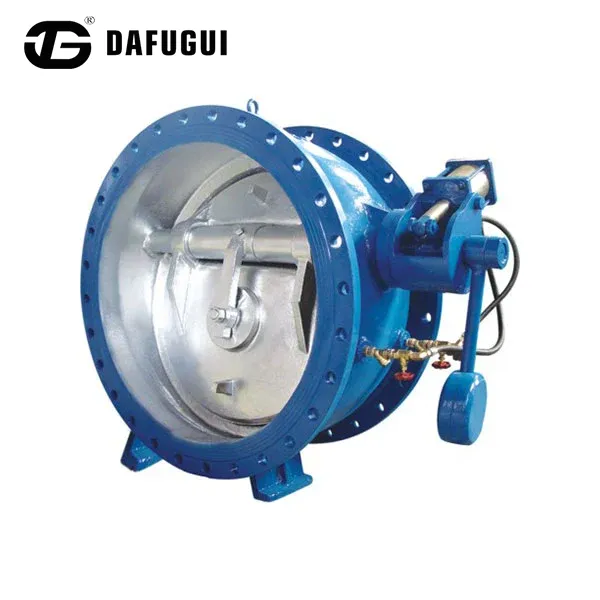

Injap Semak Penampan Rama-Rama dengan Silinder Redaman Hidraulik

Dibekalkan terus oleh pengeluar China Dafugui, Butterfly Buffer Check Valve dengan Hydraulic Damping Cylinder menyediakan kawalan aliran balik yang boleh dipercayai untuk saluran paip perbandaran dan perindustrian tugas berat. Beroperasi dengan lancar merentas saiz DN50–DN1400, ia menggunakan penimbal hidraulik dwi peringkat untuk menguruskan lonjakan tekanan tanpa menjejaskan kecekapan sistem.

Dihasilkan dengan pilihan badan besi mulur, keluli tuang atau keluli tahan karat, injap ini sesuai untuk saluran paip penghantaran air, sistem kumbahan, rangkaian peredaran air penyejuk dan aplikasi bendalir industri. Dafugui menyediakan pelarasan hidraulik tersuai berdasarkan tekanan saluran paip, ciri pam dan keperluan operasi.

Prinsip Operasi Kawalan Penampan Hidraulik

Reka Bentuk Penutup Dua Peringkat

Apabila Injap Semak Penampan Rama-Rama dengan Silinder Redaman Hidraulik berhenti atau arah aliran berubah, cakera injap mula menutup secara automatik di bawah daya aliran songsang.

Semasa peringkat pertama, kira-kira 70-80% perjalanan cakera disiapkan dengan cepat untuk mengelakkan aliran songsang yang berlebihan.

Semasa peringkat kedua, silinder redaman hidraulik luaran mengawal pergerakan penutup akhir, membolehkan cakera menghampiri tempat duduk injap secara beransur-ansur.

Mekanisme Redaman Silinder Hidraulik

Silinder hidraulik berfungsi melalui anjakan minyak terkawal. Apabila aci injap berputar ke arah kedudukan penutup, pergerakan omboh memaksa minyak hidraulik melalui saluran pendikit boleh laras.

Ini mewujudkan rintangan boleh laras, memperlahankan kelajuan penutupan akhir dan membantu mengurangkan turun naik tekanan di dalam sistem saluran paip.

Prestasi Pengurangan Tukul Air

Dengan mengawal fasa penutupan akhir, mekanisme redaman hidraulik membantu meminimumkan gangguan aliran mengejut dan mengurangkan risiko merosakkan lonjakan tekanan dalam saluran paip jarak jauh.

Piawaian dan Pematuhan Reka Bentuk

Ciri-ciri Utama

Kawalan Penutupan Hidraulik Boleh Laras

Silinder hidraulik yang dipasang di sisi membolehkan jurutera melaraskan kelajuan penutup mengikut panjang saluran paip, ciri penutupan pam dan tekanan operasi.

Ini menjadikan injap sesuai untuk rangkaian bekalan air yang berbeza dan sistem bendalir industri yang memerlukan prestasi penutupan yang disesuaikan.

Perlindungan Aliran Balik Bukan Slam

Mekanisme penutupan terkawal mengurangkan kesan cakera secara tiba-tiba terhadap tempat duduk injap, membantu memanjangkan hayat perkhidmatan dan mengekalkan operasi saluran paip yang stabil.

Struktur Injap Rama-Rama Tugas Berat

Reka bentuk cakera rama-rama menyediakan dimensi padat, keperluan ruang pemasangan yang lebih rendah, dan operasi yang boleh dipercayai dalam sistem saluran paip berdiameter besar.

Pelbagai Pilihan Bahan

Dafugui membekalkan bahan badan dan komponen dalaman yang berbeza mengikut syarat penggunaan:

• Besi Mulur GGG40/GGG50 untuk aplikasi air am
• Cast Steel WCB untuk sistem perindustrian tekanan tinggi
• Keluli Tahan Karat CF8/CF8M untuk persekitaran media yang menghakis

Kawalan dan Pengujian Kualiti

Setiap DafuguiInjap Semak Penampan Rama-ramamenjalani prosedur pemeriksaan sebelum penghantaran:

Ujian Cangkang Hidrostatik

Badan injap diuji di bawah tekanan hidraulik mengikut keperluan API 598 untuk mengesahkan kekuatan struktur dan rintangan tekanan.

Ujian Kebocoran Tempat Duduk

Ujian pengedap dua arah dilakukan untuk mengesahkan kekejangan injap dan mengelakkan aliran balik yang tidak diingini.

Pemeriksaan Dimensi

Komponen kritikal termasuk aci injap, permukaan pengedap cakera, dan dimensi bebibir diperiksa menggunakan peralatan pengukur ketepatan.

Pemeriksaan Salutan

Ketebalan salutan epoksi dalaman dan luaran diukur untuk memastikan prestasi perlindungan kakisan.

Aplikasi Perindustrian

Sistem Bekalan Air Perbandaran

Dipasang selepas stesen pam dan sepanjang saluran paip penghantaran, injap membantu mengawal aliran songsang dan mengurangkan turun naik tekanan semasa penutupan pam.

Rawatan Kumbahan dan Saluran Paip Pemindahan

Sesuai untuk sistem air sisa di mana pencegahan aliran balik yang boleh dipercayai dan perlindungan tahan kakisan diperlukan.

Sistem Air Penyejuk Loji Kuasa

Digunakan dalam saluran paip peredaran air penyejuk untuk melindungi pam dan mengekalkan arah aliran yang stabil.

Saluran Paip Proses Perindustrian

Berkenaan dengan air industri, air sisa terawat dan sistem cecair tidak agresif lain yang memerlukan penutupan injap terkawal.

Kelebihan Pengilangan Dafugui

Keupayaan Pemesinan Ketepatan

Dafugui menggunakan peralatan pemesinan CNC untuk memproses badan injap, aci, cakera dan komponen pengedap, mengekalkan ketepatan dimensi dan ketekalan pemasangan.

Pelarasan Hidraulik Tersuai

Parameter silinder hidraulik boleh dikonfigurasikan mengikut:

• Panjang saluran paip
• Kapasiti pam
• Tekanan statik
• Halaju aliran
• Masa tutup yang diperlukan

Pembuatan Bersepadu dan Kawalan Kualiti

Tuangan injap, pemesinan, pemeriksaan pemasangan, ujian tekanan, dan pemeriksaan salutan dikawal melalui proses pembuatan bersepadu.

Spesifikasi Teknikal

Soalan Lazim

Bagaimanakah silinder redaman hidraulik meningkatkan injap sehala rama-rama?

Injap Semak Penampan Rama-Rama dengan Silinder Redaman Hidraulik mengawal kelajuan penutupan akhir cakera injap. Berbanding dengan kaedah penutupan mekanikal konvensional, ia memberikan rintangan boleh laras semasa strok akhir, membantu mengurangkan perubahan tekanan mendadak yang disebabkan oleh penutupan injap yang cepat.

Bolehkah kelajuan penutupan hidraulik dilaraskan selepas pemasangan?

ya. Sistem hidraulik boleh dilengkapi dengan komponen pendikit boleh laras, membolehkan kakitangan penyelenggaraan mengubah suai ciri penutup mengikut keadaan operasi saluran paip sebenar.

Apakah bahan yang tersedia untuk aplikasi mengakis?

Dafugui menawarkan komponen keluli tahan karat CF8/CF8M dan pilihan salutan tahan kakisan untuk aplikasi yang melibatkan air sisa, cecair industri atau persekitaran yang memerlukan perlindungan kakisan yang dipertingkatkan.

Apakah dokumen pemeriksaan yang tersedia untuk pesanan eksport?

Dafugui boleh menyediakan rekod pemeriksaan, laporan ujian tekanan, dokumentasi bahan, dan sokongan pemeriksaan pihak ketiga mengikut keperluan projek pelanggan.
