Bagaimanakah Sambungan Pengembangan Belos Melindungi Sistem Saluran Paip daripada Pengembangan Terma, Getaran dan Tekanan Mekanikal?

2026-09-21 0 Tinggalkan saya mesej

Saluran paip dalam kemudahan petrokimia, kuasa dan metalurgi sentiasa menghadapi pengembangan haba, pengecutan, getaran dan ubah bentuk mekanikal. Tanpa pampasan yang sewajarnya, daya ini boleh menyebabkan kebocoran, rekahan keletihan, dan kegagalan peralatan pramatang. TheSambungan Pengembangan BelosdaripadaDafuguimenyerap anjakan paksi, sisi, sudut, dan gabungan melalui ubah bentuk anjal belos keluli tahan karat. Dengan julat suhu dari -235°C hingga +450°C dan rintangan tekanan sehingga 32MPa, komponen ini memberikan prestasi yang boleh dipercayai dalam persekitaran industri yang paling mencabar. Artikel ini mengkaji prinsip kerjanya, kelebihan utama, jenis utama, panduan pemasangan dan sokongan pengilang yang menjadikan Dafugui pembekal yang dipercayai.

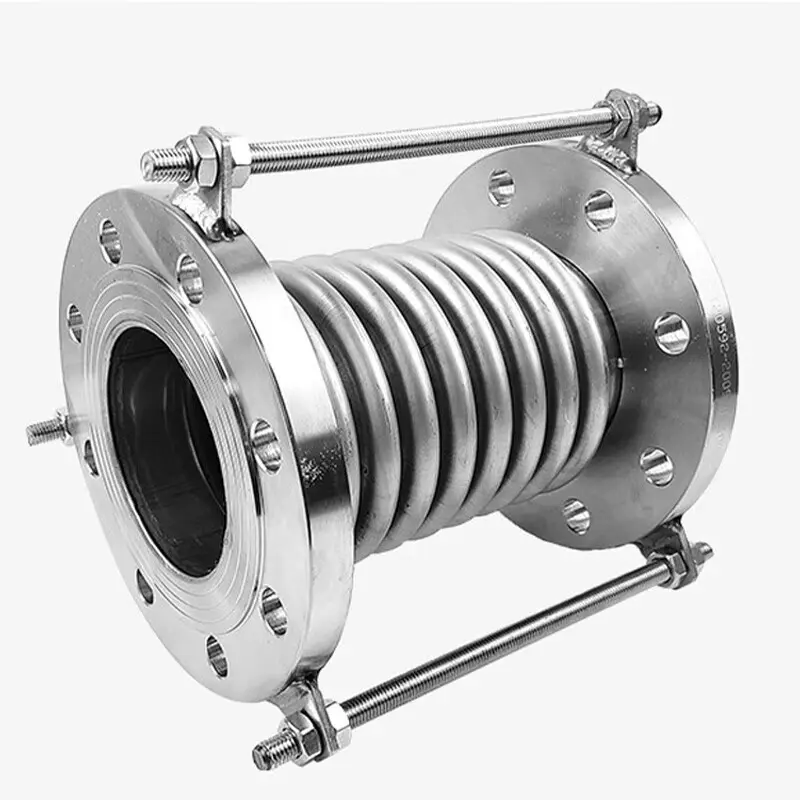

Bellows Expansion Joint

Peranan Sambungan Pengembangan dalam Keselamatan Talian Paip Industri

Setiap sistem saluran paip perindustrian mengalami perubahan dimensi disebabkan turun naik suhu, getaran peralatan dan penyelesaian struktur. Jika pergerakan ini tidak ditampung, tekanan yang terhasil boleh dipindahkan ke sauh, muncung, dan peralatan yang disambungkan, yang membawa kepada kegagalan pramatang. Sambungan pengembangan belos bertindak sebagai elemen fleksibel yang menyerap pergerakan ini, melindungi keseluruhan sistem dan memanjangkan hayat perkhidmatannya.

Dafugui, yang berpangkalan di Wenzhou, Zhejiang, mengeluarkanSendi Pengembangan Belosyang menggabungkan belos keluli tahan karat beralun dengan paip hujung, bebibir dan aksesori lain. Ubah bentuk anjal belos menukar tegasan anjakan saluran paip kepada pergerakan terkawal, mengurangkan beban pada sokongan tetap dan mencegah kebocoran pada sambungan kritikal. Ini menjadikan sambungan pengembangan sebagai komponen penting dalam penapisan, loji kuasa, kemudahan pemprosesan kimia dan operasi metalurgi.

Prinsip Kerja dan Reka Bentuk Fungsian

Prinsip kerja teras sambungan pengembangan belos adalah mudah tetapi sangat berkesan. Apabila saluran paip mengembang atau mengecut akibat perubahan suhu, belos beralun memampatkan atau memanjang dengan sewajarnya, menyerap anjakan tanpa memindahkan tegasan ke struktur sekeliling. Mekanisme yang sama menyerap pergerakan sisi dan sudut yang disebabkan oleh getaran mekanikal atau pemasangan yang salah.

Belos itu sendiri adalah elemen kerja utama, diperbuat daripada keluli tahan karat untuk rintangan kakisan dan ketahanan. Paip hujung dan bebibir menyediakan titik sambungan, manakala lengan dalaman memandu aliran dan melindungi belos daripada pendedahan langsung kepada medium. Kaedah sambungan termasuk jenis bebibir dan dikimpal, membolehkan sambungan disepadukan ke dalam pelbagai konfigurasi saluran paip.

Di luar pampasan anjakan, sambungan pengembangan belos juga menyediakan rintangan tekanan, pengedap, rintangan suhu, rintangan hentaman, redaman getaran dan pengurangan hingar, menjadikannya komponen pelbagai fungsi dalam sistem paip moden.

Kelebihan Utama

Jadual berikut meringkaskan kelebihan utamaSambungan Pengembangan BelosdaripadaDafugui.

Kelebihan	Penerangan
Pampasan Berbilang Arah	Pada masa yang sama menyerap anjakan paksi, sisi, sudut dan gabungan, menyesuaikan diri dengan pelbagai susun atur saluran paip
Julat Suhu yang Luas	Suhu operasi dari -235°C hingga +450°C, sesuai untuk keadaan suhu tinggi dan rendah
Kapasiti Tekanan Tinggi	Rintangan tekanan maksimum sehingga 32MPa
Rintangan Kakisan	Pembinaan keluli tahan karat dengan rintangan kakisan yang sangat baik dan hayat perkhidmatan yang panjang
Pengurangan Getaran dan Bunyi	Berkesan menyerap getaran peralatan dan mengurangkan bunyi sistem saluran paip
Pemasangan Fleksibel	Menyokong kedua-dua sambungan bebibir dan dikimpal, menyesuaikan diri dengan sistem saluran paip yang berbeza

Jenis Utama dan Panduan Pemilihan

Sambungan pengembangan belos dikelaskan terutamanya mengikut mod pampasan. Memahami jenis ini membantu jurutera memilih komponen yang sesuai untuk setiap aplikasi:

• Jenis paksi– Terutamanya menyerap anjakan paksi di sepanjang paksi saluran paip, biasanya digunakan dalam larian lurus tertakluk kepada pertumbuhan haba.

• Jenis Lateral– Terutamanya menyerap anjakan sisi berserenjang dengan paksi saluran paip, sesuai untuk susunan paip mengimbangi.

• Jenis Sudut– Terutamanya menyerap anjakan sudut, selalunya digunakan secara berpasangan untuk menampung perubahan arah.

• Jenis tekanan seimbang– Direka bentuk untuk meminimumkan daya tindak balas yang dijana oleh tekanan dalaman, mengurangkan beban pada sauh dan sokongan.

• Konfigurasi gabungan– Kejuruteraan tersuai untuk mengendalikan berbilang mod anjakan secara serentak.

Berdasarkan bahan, sambungan pengembangan dibahagikan kepada jenis logam dan bukan logam.Dafuguimenyediakan pengesyoran jenis berdasarkan corak anjakan khusus, tekanan operasi, suhu dan medium setiap sistem saluran paip.

Amalan Terbaik Pemasangan

Pemasangan yang betul adalah penting untuk memastikan sambungan pengembangan berfungsi seperti yang direka dan mencapai jangka hayat perkhidmatannya. Garis panduan berikut harus dipatuhi:

• Pemeriksaan prapemasangan– Sahkan model, spesifikasi dan konfigurasi saluran paip untuk mengesahkan pematuhan dengan keperluan reka bentuk.

• Pengesahan arah– Untuk pemampas dengan lengan dalaman, pastikan arah lengan sejajar dengan arah aliran sederhana.

• Tiada pelarasan paksa– Jangan gunakan ubah bentuk pemampas untuk membetulkan sisihan pemasangan saluran paip, kerana ini menjejaskan fungsi dan jangka hayat.

• Lindungi belos– Elakkan percikan kimpalan daripada menyentuh permukaan belos dan elakkan kerosakan mekanikal semasa pemasangan.

• Alih keluar peranti penentududukan– Keluarkan peranti penentu kedudukan tambahan yang digunakan untuk pengangkutan selepas pemasangan saluran paip selesai.

• Ujian hidrostatik– Teguhkan penyokong paip tetap di hujung saluran paip di mana pemampas dipasang semasa ujian tekanan.

• Pergerakan bebas– Pastikan semua komponen yang bergerak tidak dihadkan oleh struktur luaran.

Pemilihan dan Penyesuaian Bahan

Pilihan bahan belos bergantung pada sederhana, suhu, dan keadaan kakisan. Pilihan biasa termasuk:

• Keluli Tahan Karat 304– Sesuai untuk keadaan umum dengan rintangan kakisan sederhana.

• Keluli Tahan Karat 316L– Menawarkan rintangan kakisan yang lebih baik untuk persekitaran kimia dan marin.

• Keluli Tahan Karat 321– Menyediakan rintangan suhu tinggi yang lebih baik untuk saluran paip wap.

Dafuguijuga menawarkan penyesuaian bukan standard, termasuk diameter khas, aloi berasaskan nikel, dan keperluan tekanan dan suhu tertentu. Pelanggan boleh menyediakan parameter operasi, dan pasukan teknikal akan membangunkan penyelesaian yang disesuaikan. Fleksibiliti ini memastikan sambungan pengembangan sepadan dengan permintaan tepat bagi setiap pemasangan, sama ada dalam minyak dan gas, pemprosesan kimia, pengurusan air atau infrastruktur industri berat.

Soalan Lazim

S1: Apakah perbezaan antara sambungan pengembangan belos dan sambungan pengembangan lengan?

A: Sambungan pengembangan Belos menyerap anjakan melalui ubah bentuk elastik belos, menawarkan kapasiti pampasan yang besar, pengedap yang baik dan kesesuaian untuk anjakan pelbagai arah. Sambungan pengembangan lengan menyerap anjakan paksi melalui gelongsor lengan, dengan struktur yang lebih ringkas tetapi memerlukan penyelenggaraan yang kerap. Jenis belos lebih banyak digunakan dalam keadaan umum.

S2: Bagaimanakah cara saya memilih bahan belos yang betul untuk permohonan saya?

A: Pemilihan bergantung pada medium dan suhu. SS304 sesuai dengan keadaan umum; SS316L menawarkan rintangan kakisan yang lebih baik untuk persekitaran kimia dan marin; SS321 menyediakan prestasi suhu tinggi yang lebih baik untuk talian wap. Dafugui boleh mengesyorkan gred yang sesuai berdasarkan parameter pengendalian anda.

S3: Adakah sambungan pengembangan belos memerlukan penyelenggaraan yang kerap?

A: Ya. Pemeriksaan berkala disyorkan untuk memeriksa permukaan belos untuk keretakan, kakisan, atau kerosakan mekanikal; untuk mengesahkan bolt bebibir untuk kekejangan; dan untuk mengesahkan peranti had diletakkan dengan betul. Jika ubah bentuk atau kerosakan yang ketara ditemui, unit hendaklah diganti dengan segera.

S4: Adakah Dafugui menyokong sambungan pengembangan tersuai?

A: Ya. Penyesuaian bukan standard tersedia, termasuk diameter bukan standard, bahan khas dan keperluan tekanan dan suhu tertentu. Sila berikan parameter pengendalian untuk penyelesaian yang disesuaikan.

S5: Apakah masa pendahuluan standard dan syarat pembayaran?

J: Masa utama standard ialah 15 hingga 30 hari untuk item standard dan 35 hingga 45 hari untuk pengeluaran tersuai. Syarat pembayaran termasuk T/T dan L/C pada pandangan, dengan syarat perdagangan EXW, FOB dan CIF (Incoterms 2020).

S6: Adakah sampel percuma tersedia?

J: Ya, sampel standard percuma ditawarkan untuk saiz standard dan bahan biasa seperti SS304 dan SS316/316L. Bayaran sampel dikenakan untuk saiz besar atau aloi khas. Alat ganti standard disediakan berdasarkan keperluan pelanggan.

Kesimpulan

TheSambungan Pengembangan Belos daripadaDafugui memberikan pampasan yang boleh dipercayai untuk pengembangan haba, getaran, dan ubah bentuk mekanikal dalam menuntut sistem saluran paip. Dengan penyerapan anjakan berbilang arah, julat suhu yang luas, kapasiti tekanan tinggi dan pilihan sambungan yang fleksibel, ia melindungi peralatan dan memanjangkan hayat perkhidmatan merentas aplikasi petrokimia, kuasa dan metalurgi. Disokong oleh lebih 15 tahun pengalaman pembuatan, keupayaan penyesuaian dan dokumentasi kualiti yang komprehensif, Dafugui menyediakan penyelesaian yang boleh dipercayai untuk jurutera dan pasukan perolehan. Untuk membincangkan keperluan saluran paip anda atau meminta cadangan teknikal,hubungi pasukan Dafugui hari ini– kami bersedia untuk menyokong projek anda dari pemilihan hingga penghantaran.
