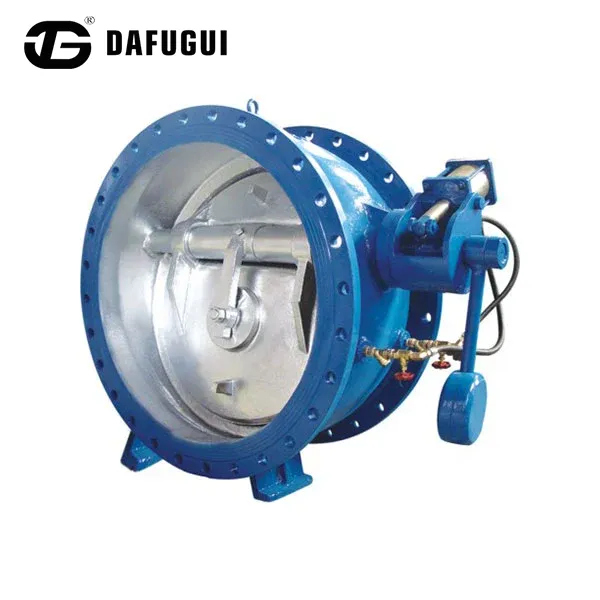

Injap Semak Penampan Rama-rama Kelajuan Penutupan Lambat Terkawal

Injap Semak Penampan Butterfly Kelajuan Penutupan Lambat Terkawal dari Dafugui direka untuk penghantaran air perbandaran, sistem peredaran industri dan aplikasi stesen pam di mana penutupan injap yang tidak terkawal boleh menyebabkan turun naik tekanan dan tekanan mekanikal.

Injap menggabungkan struktur injap semak rama-rama dengan sistem penimbal hidraulik boleh laras. Semasa operasi biasa, cakera dibuka dengan rintangan aliran rendah. Apabila aliran terbalik berlaku selepas penutupan pam, peranti redaman hidraulik mengawal peringkat penutupan akhir, membantu mengurangkan kesan cakera secara mengejut dan meminimumkan kesan tukul air.

Dihasilkan dengan komponen mesin CNC, badan injap yang diuji tekanan dan pilihan sambungan bebibir berbilang, injap Dafugui tersedia untuk sistem saluran paip DN50–DN1400 dengan penarafan tekanan sehingga 2.5 MPa.

Kawalan Redaman Hidraulik Boleh Laras

Pelarasan Pendikit Hidraulik Boleh Ubah

Injap Semak Penampan Butterfly Kelajuan Penutupan Lambat Terkawal dilengkapi dengan injap jarum boleh laras yang mengawal rintangan aliran minyak di dalam ruang redaman. Dengan melaraskan bukaan pendikit, jurutera penyelenggaraan boleh mengubah suai kelajuan penutupan perlahan mengikut keperluan saluran paip sebenar.

Ini membolehkan ciri penutup injap dipadankan dengan keadaan sistem yang berbeza, termasuk:

Talian paip penghantaran air jarak jauh

Stesen pam berkepala tinggi

Talian pelepasan berdiameter besar

Sistem air penyejuk industri

Persembahan Penutupan Dua Peringkat

Injap mengamalkan proses penutupan dua peringkat:

Peringkat Penutupan Pantas (Lejang Permulaan)

Cakera bergerak pantas melalui majoriti sudut penutupnya di bawah daya aliran songsang, mengurangkan jumlah pergerakan bendalir terbalik.

Peringkat Penutupan Perlahan Terkawal (Lejang Akhir)

Apabila cakera menghampiri kedudukan tempat duduk, silinder hidraulik secara beransur-ansur meningkatkan rintangan, memperlahankan pergerakan terakhir dan mengurangkan kesan mekanikal pada kerusi injap.

Urutan penutupan terkawal ini membantu mencapai prestasi penutupan yang lebih lancar berbanding dengan injap sehala konvensional tanpa sistem redaman.

Perlindungan Penampan Hidraulik

Injap Semak Penampan Butterfly Kelajuan Tutup Lambat Terkawal menyerap sebahagian daripada tenaga penutup cakera melalui anjakan minyak terkawal. Ini mengurangkan:

Daya hentaman cakera injap

Getaran saluran paip

Turun naik tekanan semasa perjalanan pam

Tegasan mekanikal pada komponen paip yang disambungkan

Spesifikasi Teknikal

Pemeriksaan Kualiti & Pengujian Kilang

Untuk memastikan operasi yang boleh dipercayai sebelum penghantaran, Dafugui melakukan prosedur pemeriksaan termasuk:

Ujian Tekanan Hidrostatik

Badan injap diuji di bawah tekanan hidraulik mengikut piawaian yang berkenaan untuk mengesahkan kekuatan struktur dan prestasi pengedap.

Ujian Fungsi Silinder Hidraulik

Setiap pemasangan redaman diperiksa untuk:

Pergerakan omboh yang lancar

Tindak balas pendikit boleh laras

Konsistensi kelajuan penutupan

Pemeriksaan Ketepatan Dimensi

Komponen kritikal termasuk:

Diameter aci

Penjajaran cakera

Dimensi pemesinan tempat duduk

Dimensi sambungan bebibir

diperiksa menggunakan peralatan pengukur ketepatan.

Pemeriksaan Kualiti Salutan

Ketebalan salutan pelindung dan kualiti permukaan diperiksa untuk meningkatkan rintangan kakisan semasa operasi jangka panjang.

Soalan Lazim

Bagaimanakah silinder hidraulik boleh laras mengawal kelajuan penutupan injap?

Injap Semak Penampan Butterfly Kelajuan Penutupan Lambat Terkawal mengawal kelajuan penutupan dengan mengawal aliran minyak melalui injap pendikit boleh laras. Menukar bukaan pendikit mengubah rintangan redaman, membolehkan jurutera melaraskan peringkat penutupan akhir mengikut keadaan operasi saluran paip.

Mengapa penutupan perlahan penting dalam saluran paip air yang besar?

Saluran paip berdiameter besar mengandungi momentum bendalir yang ketara. Penutupan injap pantas boleh mencipta gelombang tekanan yang menekankan paip, sambungan dan peralatan. Penutupan perlahan terkawal membantu mengurangkan perubahan tekanan mendadak ini semasa peristiwa penutupan pam.

Bolehkah Dafugui menyesuaikan injap mengikut keadaan stesen pam yang berbeza?

ya. Dafugui boleh melaraskan ciri redaman hidraulik berdasarkan panjang saluran paip, kadar aliran, penarafan tekanan, dan keperluan projek untuk menyediakan konfigurasi injap yang sesuai.

Apakah pemeriksaan yang dilakukan sebelum penghantaran?

Setiap injap menjalani ujian tekanan, pemeriksaan dimensi, pemeriksaan fungsi redaman hidraulik, dan pemeriksaan kualiti salutan sebelum penghantaran.
