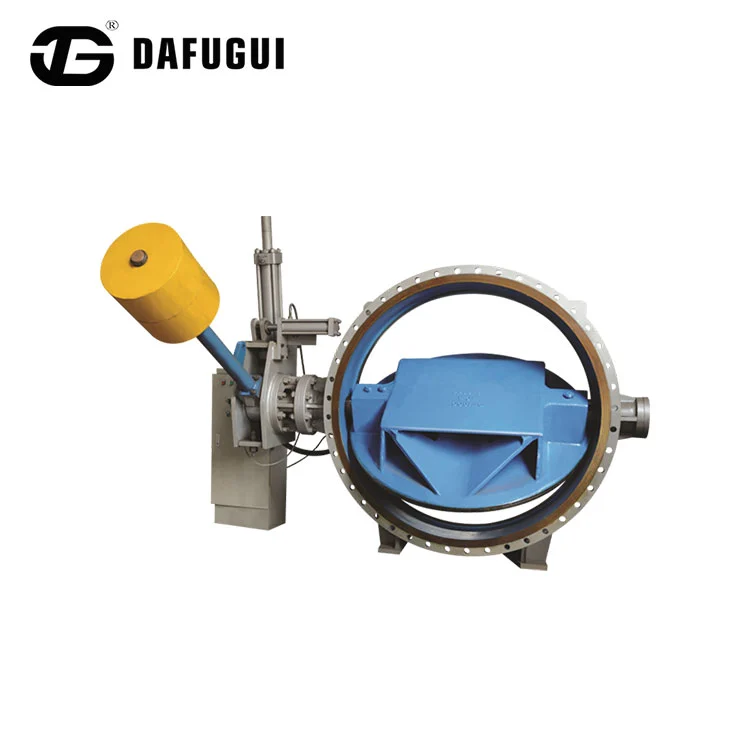

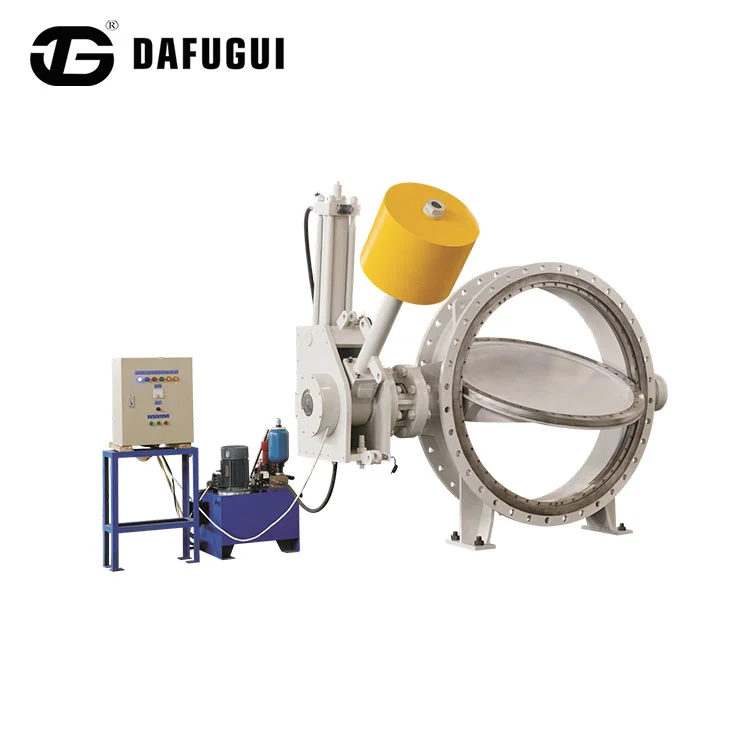

Kawalan Kawalan Hidraulik Injap Rama -rama

Produk Dafugui dijual kepada banyak negara dan wilayah di seluruh dunia, meliputi pasaran di Asia, Eropah dan Amerika. Di antara mereka, injap rama -rama pemeriksaan hidraulik menggunakan tenaga potensi tukul graviti atau tenaga termampat penumpuk sebagai sumber kuasa untuk penutupan injap. Ia kini merupakan salah satu peranti kawalan saluran paip yang paling maju di rumah dan di luar negara. Ketika bekerja, injap periksa kupu-kupu kawalan hidraulik berfungsi bersempena dengan tuan rumah saluran paip dan, menurut prinsip proses peralihan hidraulik, mencapai penutupan saluran paip yang dapat dipercayai melalui program pembukaan dan penutupan pratetap, secara efektif menghapuskan palu air di saluran paip dan memainkan peranan dalam melindungi keselamatan sistem paip.

Parameter produk

Prinsip kerja

E-dagang:

Tenaga berpotensi penangguhan memberikan kuasa untuk menutup injap. Selepas pam minyak bermula, minyak bertekanan memacu omboh dalam silinder minyak. Piston dan tuil bekerja bersama -sama untuk mengangkat pengimbang, melengkapkan pembukaan injap.

2. Kawalan pembukaan injap

Operasi Pam Centrifugal: Pembukaan injap tertunda selepas pam bermula.

Operasi pam aliran paksi: pam dan injap mula serentak, atau injap dibuka sebahagiannya terlebih dahulu.

Operasi turbin hidraulik: Bypass injap pra-penindasan, injap utama dibuka, turbin bermula.

3. Sistem pegangan tekanan

Tekanan automatik memegang pembukaan injap; Rentang tekanan akumulator: 20-32MPa. Penambahan tekanan pam minyak automatik apabila tekanan dikurangkan ke ambang tekanan rendah.

4. Kawalan penutupan injap

Tenaga berpotensi pemacu penangguhan yang dipentaskan dalam penutupan injap:

Peringkat Penutupan Cepat: Memotong 70% aliran air.

Peringkat Penutupan Perlahan: Baki 30% perlahan -lahan ditutup. Buffering dua peringkat menghilangkan tukul air.

5. Operasi Kecemasan

Operasi pam manual membolehkan permulaan tidak berkuasa dari injap rama-rama pemeriksaan hidraulik. Membuka injap penutupan memaksa penimbang untuk menutup injap rama-rama cek kawalan hidraulik.

Tujuan

Kawalan hidraulik Cek Injap Rama-rama direka untuk pemasangan di outlet pam di saluran paip-medium, berfungsi sebagai injap penutup dan injap cek. Masa dan kelajuannya boleh diselaraskan untuk menghapuskan atau mengurangkan kesan tukul air dan mencegah aliran balik medium kerja.

Ciri dan kelebihan

1. Kawalan hidraulik Cek Injap Rama -rama secara hidraulik digerakkan dan ditutup oleh tenaga berpotensi berat badan, memberikan prestasi operasi yang sangat baik dan boleh dipercayai.

2. Dipasang hiliran pam, injap rama -rama pemeriksaan hidraulik boleh digunakan sebagai injap pintu/rama -rama atau injap cek. Koefisien rintangan alirannya hanya 30% daripada injap yang disebutkan di atas, dengan ketara menjimatkan tenaga.

3. Pengunduran dilengkapi dengan peranti penguncian. Apabila kawalan hidraulik pemeriksaan injap rama -rama mencapai kedudukan yang ditentukan, lengan balas berat harus dikunci oleh pin mengunci untuk mengelakkan penimbang dari jatuh dan menutup injap.

4. Penggerak hidraulik dilengkapi dengan penumpuk untuk menyimpan minyak bertekanan untuk pampasan tekanan sekiranya kebocoran.
