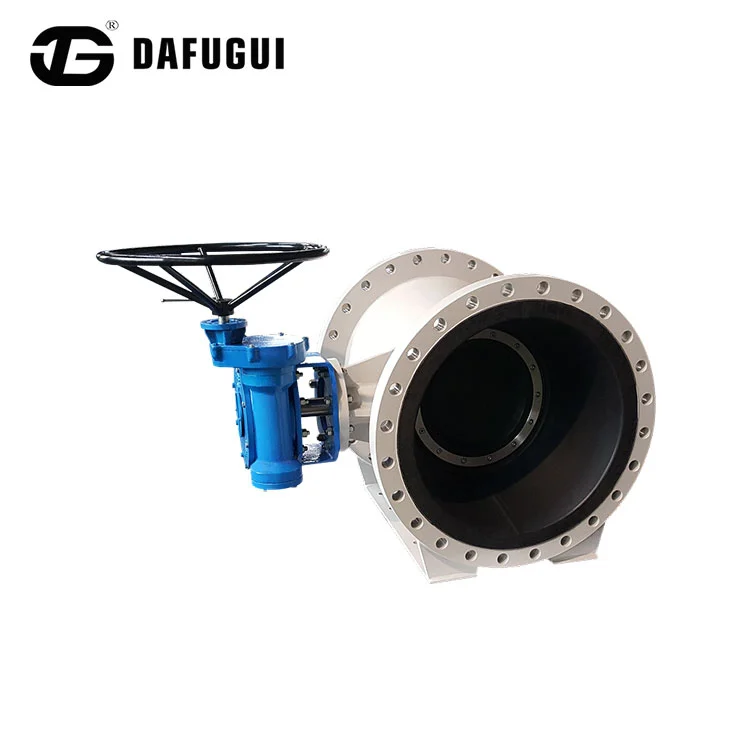

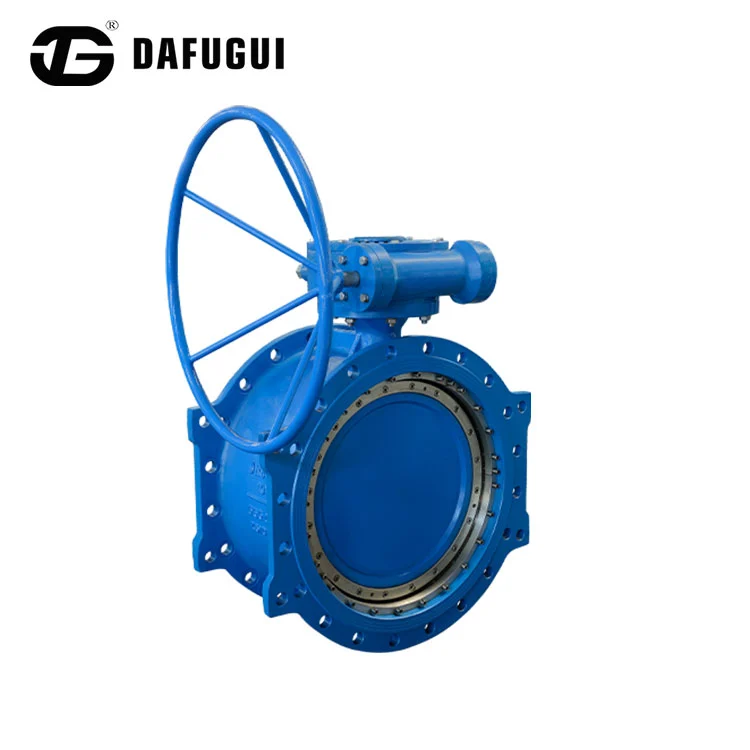

Injap rama -rama tempat duduk elastik

Injap rama -rama kerusi elastik Dafugui ini berkualiti tinggi dan tahan lama. Ia menggunakan struktur pengedap plat logam-ke-logam atau komposit dan mencapai kebocoran sifar melalui cincin pengedap keluli tahan karat yang fleksibel. Ia boleh mengekalkan meterai yang ketat dan kekal tidak berubah walaupun di bawah keadaan suhu yang tinggi atau rendah.

Parameter produk

Analisis dan masalah

Injap rama -rama kerusi elastik terdiri daripada komponen utama seperti badan injap, plat injap, batang injap, kerusi elastik, dan cincin tekanan.

Struktur dan fungsi cincin tekanan: Bahagian cincin tekanan membentuk pasangan pengedap dengan badan injap dan bebibir paip. Lubang bolt hadir di sebelah; Bolt digunakan untuk mengetatkan cincin tekanan, mengamankan kerusi injap dan mengintegrasikannya dengan badan injap untuk membentuk panjang struktur keseluruhan injap.

Kerana lubang bolt di sisi cincin tekanan, diameter permukaan pengedap yang berkesan dikurangkan. Kebanyakan pengguna menggunakan bebibir slip-on, yang diameter dalaman nominal adalah 10-20mm lebih besar. Ini mengurangkan permukaan pengedap yang berkesan. Jika flange injap dan paip tidak sepusat semasa pemasangan, injap akan salah dan tekan terhadap lubang bolt. Dalam kes ini, lubang bolt akan didedahkan di dalam lubang dalam flange paip, menyebabkan kebocoran. Kebocoran dicirikan oleh medium yang mengalir keluar dari belakang cincin tekanan.

Langkah berjaga -jaga penerimaan

Oleh kerana sebab-sebab struktur, kebocoran berlaku semasa ujian dan penerimaan, yang membawa pengguna untuk memberitahu pengilang ketidakpatuhan. Walau bagaimanapun, selepas komunikasi, produk lulus pemeriksaan dengan lancar dan beroperasi tanpa masalah. Oleh itu, langkah berjaga -jaga berikut disediakan untuk membantu pengguna memahami dan menggunakan kerusi elastik dengan lebih baik.

1. Apabila menguji injap kupu -kupu tempat duduk elastik, letakkannya rata dengan bahagian cincin tekanan menghadap ke atas. Letakkan plat tekanan pada permukaan rata ini yang kira -kira saiz yang sama dengan diameter luar flange dan diameter injap. Jika menggunakan mesin ujian tekanan, kuku tekanan harus menekan terhadap plat tekanan ini untuk memastikan pengagihan tekanan pada cincin tekanan pada satu sisi badan injap.

2. Apabila menguji dengan bebibir buta, injap rama-rama rama-rama yang elastik-jenis elastik umumnya diuji menggunakan dua bebibir yang diikat bersama-sama. Untuk injap kupu -kupu kerusi elastik flanged, kadang -kadang pengguna hanya menggunakan satu bebibir di bahagian bawah untuk bolt ke injap. Dalam kes ini, bolt penetapan pada cincin tekanan pada badan injap mesti menanggung tekanan penuh medium.

Titik di atas adalah isu biasa yang dihadapi semasa pemasangan. Memahami struktur injap kami akan memudahkan pemasangan dan memastikan penggunaan injap rama-rama keras yang elastik.

Aplikasi dan ciri

Injap rama -rama tempat duduk elastik menggunakan cincin pengedap keluli tahan karat yang fleksibel yang dipasang pada badan injap untuk mencapai kebocoran sifar sebenar:

1. Meterai laras, bebas kebocoran untuk 100, 000 kitaran;

2. Struktur pengedap khas, tiada ubah bentuk tekanan di bawah keadaan tinggi dan sejuk, mencapai kebocoran sifar;

3. Struktur eksentrik tiga dimensi, pembukaan anjing laut dengan serta-merta, menutup meterai sebaik sahaja bersentuhan;

4. Peranti kedudukan paksi, menyelesaikan masalah kebocoran mudah disebabkan oleh memakai permukaan paksi paksi; penggerak boleh dipasang di mana -mana arah;

5. Sesuai untuk digunakan dalam saluran paip bersih dalam industri makanan, farmaseutikal, dan kimia, serta perlindungan alam sekitar industri, rawatan air, bangunan bertingkat tinggi, dan bekalan air dan saluran paip saliran untuk pembukaan, penutupan, atau mengawal aliran media.
