Mengapa Jurutera Air Memilih Injap Rama-Rama untuk Aplikasi Stesen Pam?

Berjalan ke mana-mana stesen pam air perbandaran, dan anda akan melihatnya: deretan injap mengawal aliran air melalui pam besar, pengepala dan saluran pelepasan. Selama beberapa dekad, injap pintu adalah pilihan lalai untuk titik pengasingan kritikal ini. Tetapi sejak dua puluh tahun yang lalu, revolusi tenang telah berlaku. Jurutera air telah semakin menentukan Butterfly Valves untuk aplikasi stesen pam. Sebabnya bukan faktor tunggal tetapi gabungan kelebihan yang menjadikanInjap Rama-ramauniquely suited to the demands of modern water infrastructure. Daripada reka bentuk wafer padat yang menjimatkan ruang di galeri injap yang sesak kepada operasi suku pusingan yang membolehkan pengasingan pantas, Butterfly Valve telah membuktikan dirinya sebagai penyelesaian yang boleh dipercayai, cekap dan kos efektif.

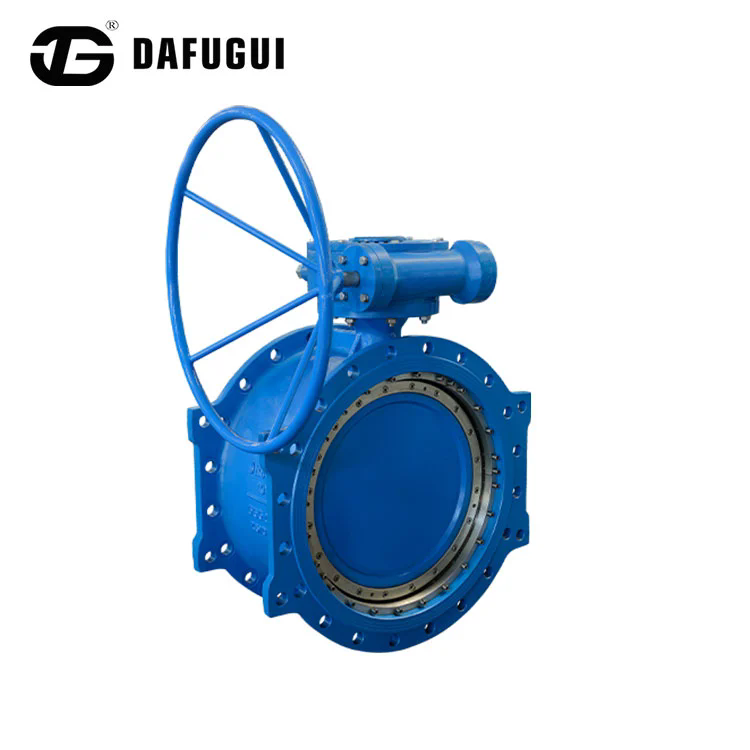

Injap Rama-rama ialah injap suku pusingan yang menggunakan cakera berputar untuk mengawal aliran. Cakera dipasang pada aci dan berputar di dalam badan injap. Apabila cakera berserenjang dengan aliran, injap ditutup. Apabila ia selari dengan aliran, injap terbuka. Meterai dicipta oleh tempat duduk elastomerik yang menghubungi tepi cakera. Reka bentuk ringkas ini menawarkan beberapa kelebihan berbanding jenis injap lain: ia padat, ringan, dan memerlukan tork operasi yang rendah. Ia boleh dikendalikan secara manual dengan roda tangan atau tuil, atau automatik dengan penggerak elektrik atau pneumatik. Dan ia menyediakan penutupan ketat gelembung, yang penting untuk pengasingan pam. Artikel ini akan mengkaji sebab jurutera air memilih Butterfly Valves untuk aplikasi stesen pam, meliputi kelebihan teknikal, spesifikasi utama dan pertimbangan praktikal yang mendorong keutamaan ini. Kami juga akan memberikan spesifikasi terperinci untuk produk Butterfly Valve kami dari kilang kami di Dafugui Pipe Valve Co., Ltd.

Jadual Kandungan

• 1. Apakah Injap Rama-rama dan Bagaimana Ia Berfungsi?
• 2. Mengapa Reka Bentuk Kompak Penting di Stesen Pam?
• 3. Bagaimanakah Tork Rendah Meningkatkan Kebolehkendalian dan Automasi?
• 4. Apakah Teknologi Pengedap Memastikan Pemadaman Kedap Gelembung?
• 5. Bagaimanakah Injap Rama-Rama Berbanding dengan Injap Pintu dan Bola?
• 6. Apakah Spesifikasi Utama untuk Injap Rama-rama Stesen Pam?
• 7. Soalan Lazim (FAQ)
• 8. Kesimpulan

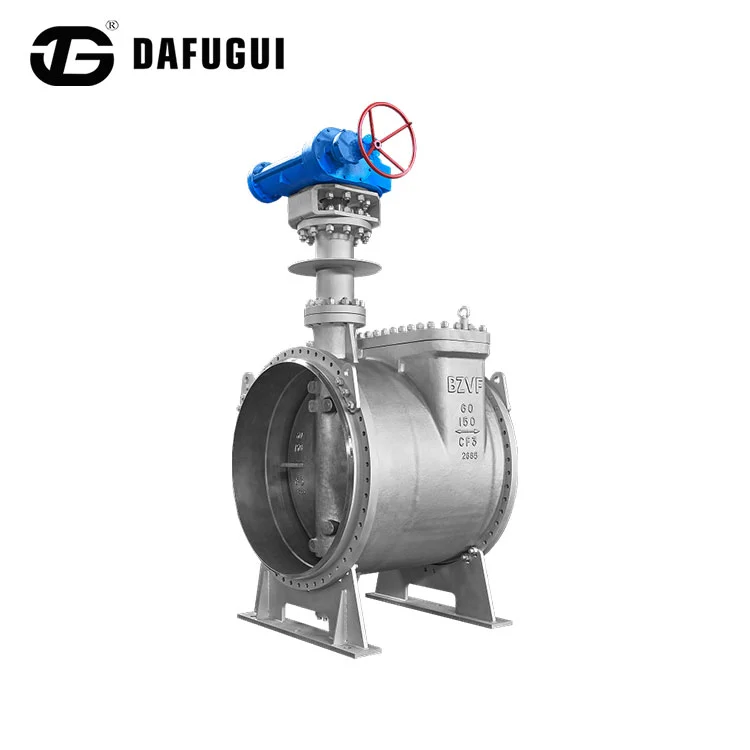

1. Apakah Injap Rama-rama dan Bagaimana Ia Berfungsi?

Injap Rama-rama ialah injap suku pusingan yang mengawal aliran menggunakan cakera bulat yang dipasang pada aci pusat. Cakera berputar dalam badan injap. Dalam kedudukan tertutup, cakera berserenjang dengan laluan aliran, menghalang laluan bendalir. Dalam kedudukan terbuka, cakera adalah selari dengan aliran, membenarkan bendalir lulus dengan rintangan yang minimum. Pengedap dicipta oleh kerusi elastomerik yang sama ada terikat pada badan injap (kerusi berdaya tahan) atau boleh diganti (tempat duduk PTFE). Aci disambungkan kepada mekanisme pengendalian—tuil, roda tangan atau penggerak—yang memutar cakera. Injap biasanya dipasang di antara dua bebibir, oleh itu istilah reka bentuk "wafer". Ia juga boleh diselak, yang membolehkan injap dipasang pada hujung paip tanpa bebibir hiliran.

Reka bentuk Injap Rama-rama menawarkan beberapa kelebihan yang wujud untuk aplikasi stesen pam. Yang pertama ialah dimensi bersemuka yang padat. Injap Rama-rama mengambil lebih sedikit ruang daripada injap pintu dengan diameter yang sama. Ini adalah kritikal di stesen pam, di mana galeri injap sering dipenuhi dengan pam, paip dan peralatan lain. Yang kedua ialah beratnya yang rendah. Injap Rama-rama adalah lebih ringan daripada injap pintu, yang menjadikan pemasangan lebih mudah dan mengurangkan beban struktur pada sistem paip. Yang ketiga ialah operasi suku pusingan. Cakera hanya berputar 90 darjah, yang bermaksud injap boleh dibuka atau ditutup dengan cepat. Ini penting untuk pengasingan kecemasan dan untuk prosedur permulaan dan penutupan pam. Jadual di bawah meringkaskan komponen asas Injap Rama-rama.

PadaDafugui Pipe Valve Co., Ltd., kilang kami mengeluarkan Butterfly Valves untuk aplikasi stesen pam dalam pelbagai saiz dan konfigurasi. Kami menawarkan reka bentuk wafer dan lug, tempat duduk berdaya tahan dan PTFE, serta pengendali manual dan automatik. Pasukan kejuruteraan kami bekerjasama rapat dengan jurutera air untuk memilih injap optimum bagi setiap aplikasi, memastikan prestasi yang boleh dipercayai dan hayat perkhidmatan yang panjang.

2. Mengapa Reka Bentuk Kompak Penting di Stesen Pam?

Reka bentuk kompak Butterfly Valve adalah salah satu sebab paling penting untuk popularitinya di stesen pam. Stesen pam ialah pemasangan kompleks pam, motor, paip, injap dan kawalan. Ruang sentiasa pada premium. Galeri injap mesti menyediakan ruang yang cukup untuk akses penyelenggaraan, tetapi ia juga mestilah sekecil mungkin untuk mengurangkan kos pembinaan. Injap Rama-rama mengambil ruang yang jauh lebih sedikit daripada injap pintu atau injap bola dengan diameter yang sama. Contohnya, Injap Rama-Rama 12-inci (DN300) mempunyai dimensi bersemuka kira-kira 78mm, manakala injap pintu dengan saiz yang sama mempunyai dimensi bersemuka lebih kurang 300mm. Ini bermakna Butterfly Valve boleh menjimatkan lebih 220mm ruang bagi setiap injap. Di stesen pam dengan berpuluh-puluh injap, penjimatan ruang ini adalah besar. Jadual di bawah membandingkan dimensi muka ke muka Injap Rama-rama dan injap pintu untuk saiz biasa.

Penjimatan ruang yang disediakan oleh Butterfly Valves diterjemahkan terus kepada penjimatan kos untuk stesen pam. Galeri injap yang lebih kecil bermakna kurang konkrit, keluli struktur kurang dan kurang tanah. Ia juga bermakna saluran paip yang lebih pendek, yang mengurangkan kehilangan tekanan dan kos pengepaman. Di stesen pam perbandaran yang besar, penjimatan boleh menjadi ketara. Di kilang kami, kami mereka bentuk Butterfly Valve kami sekompak mungkin tanpa menjejaskan prestasi. Kami menggunakan analisis unsur terhingga (FEA) untuk mengoptimumkan badan dan geometri cakera untuk ciri kekuatan dan aliran. Matlamat kami adalah untuk menyediakan injap yang padat dan boleh dipercayai.

3. Bagaimanakah Tork Rendah Meningkatkan Kebolehkendalian dan Automasi?

Tork operasi yang rendah bagi Injap Rama-rama adalah satu lagi kelebihan utama untuk aplikasi stesen pam. Tork ialah daya yang diperlukan untuk memutar aci injap. Dalam injap pintu, tork adalah tinggi kerana pintu mesti diangkat melawan aliran dan geseran pembungkus batang. Dalam Injap Rama-rama, tork adalah jauh lebih rendah kerana cakera berputar melalui aliran dan bukannya melawannya. Tork yang rendah bermakna injap boleh dikendalikan secara manual dengan roda tangan atau tuil yang kecil, walaupun untuk saiz yang besar. Ini juga bermakna injap boleh diautomasikan dengan penggerak yang lebih kecil dan lebih murah. Ini amat penting dalam stesen pam, di mana banyak injap diautomatikkan untuk kawalan jauh dan pengoptimuman proses. Jadual di bawah membandingkan tork operasi Injap Rama-rama dan injap pintu untuk saiz biasa.

Tork rendah Butterfly Valve mempunyai beberapa faedah praktikal. Pertama, ia menjadikan operasi manual lebih mudah dan lebih pantas. Operator tunggal boleh membuka atau menutup Injap Rama-rama yang besar dengan tuil mudah. Kedua, ia mengurangkan saiz dan kos penggerak. Penggerak yang lebih kecil menggunakan lebih sedikit tenaga dan memerlukan kurang penyelenggaraan. Ketiga, ia mengurangkan tekanan pada aci injap dan galas, memanjangkan hayat injap. Di Dafugui, kilang kami mereka bentuk Butterfly Injap kami untuk tork operasi yang rendah. Kami menggunakan galas ketepatan dan bahan tempat duduk geseran rendah untuk meminimumkan tork. Kami juga menawarkan rangkaian pengendali, termasuk tuil manual, roda tangan, penggerak elektrik dan penggerak pneumatik, untuk memenuhi keperluan automasi yang berbeza.

4. Apakah Teknologi Pengedap Memastikan Pemadaman Kedap Gelembung?

Penutupan kedap gelembung adalah penting untuk aplikasi stesen pam. Apabila pam diasingkan untuk penyelenggaraan, injap mesti menghentikan sepenuhnya aliran air. Malah kebocoran kecil boleh menyebabkan bahaya keselamatan, kerosakan air, dan ketidakcekapan proses. Oleh itu, sistem pengedap Butterfly Valve adalah ciri reka bentuk yang kritikal. Teknologi pengedap yang paling biasa ialah tempat duduk berdaya tahan, yang diperbuat daripada bahan elastomer seperti EPDM atau NBR. Tempat duduk diikat pada badan injap, dan apabila cakera ditutup, ia memampatkan ke tempat duduk, mewujudkan pengedap yang ketat. Bahan tempat duduk mestilah serasi dengan kimia air dan suhu operasi. Untuk suhu yang lebih tinggi atau air yang lebih agresif, tempat duduk PTFE boleh digunakan. Jadual di bawah meringkaskan teknologi pengedap yang digunakan dalam Injap Rama-rama kami.

Di kilang kami, kami hanya menggunakan bahan tempat duduk berkualiti tinggi daripada pembekal terkemuka. Kami menguji setiap injap untuk kebocoran pada tekanan operasi maksimum sebelum ia dihantar. Kami juga menawarkan pelbagai reka bentuk tempat duduk, termasuk tempat duduk terikat dan tempat duduk yang boleh diganti, untuk disesuaikan dengan pilihan penyelenggaraan yang berbeza. Matlamat kami adalah untuk menyediakan Butterfly Valve yang memberikan pemadaman yang boleh dipercayai dan kedap gelembung sepanjang hayat perkhidmatannya.

5. Bagaimanakah Injap Rama-Rama Berbanding dengan Injap Pintu dan Bola?

Apabila memilih injap untuk aplikasi stesen pam, jurutera mempunyai beberapa pilihan, termasuk injap pintu, injap bola dan Injap Rama-rama. Setiap jenis mempunyai kekuatan dan kelemahan sendiri, dan pilihan bergantung pada keperluan khusus aplikasi. Jadual di bawah membandingkan ciri utama jenis injap ini.

Seperti yang ditunjukkan dalam jadual, Butterfly Valve menawarkan gabungan terbaik bagi kekompakan, berat rendah, tork rendah dan keberkesanan kos untuk aplikasi stesen pam. Walaupun injap pintu mempunyai penurunan tekanan yang lebih rendah apabila dibuka sepenuhnya, penurunan tekanan Butterfly Valve boleh diterima untuk kebanyakan aplikasi stesen pam, terutamanya apabila injap bersaiz betul. Injap bola menawarkan pengedap yang sangat baik tetapi lebih mahal dan lebih besar daripada Injap Rama-rama. Di Dafugui Pipe Valve Co., Ltd., kami mempunyai pengalaman yang luas dalam membekalkan Butterfly Valve untuk stesen pam dan boleh memberikan sokongan teknikal untuk membantu anda memilih injap yang sesuai untuk aplikasi anda.

6. Apakah Spesifikasi Utama untuk Injap Rama-rama Stesen Pam?

Spesifikasi utama untuk Injap Rama-rama yang digunakan dalam aplikasi stesen pam termasuk saiz, penarafan tekanan, bahan badan, bahan cakera, bahan aci, bahan tempat duduk, sambungan hujung dan jenis pengendali. The table below provides a summary of the typical specifications for our Butterfly Valves.

At our factory, we manufacture Butterfly Valves to meet these specifications and more. Kami boleh menyesuaikan injap untuk memenuhi keperluan projek tertentu, termasuk bahan khas, sambungan hujung khas dan mekanisme operasi khas. Pasukan kejuruteraan kami boleh membantu dengan proses pemilihan dan menyediakan data teknikal terperinci untuk projek anda.

7. Soalan Lazim (FAQ)

Soalan 1: Apakah perbezaan antara wafer dan injap Rama-rama lug?

Jawapan: Injap Rama-rama wafer direka untuk dipasang di antara dua bebibir. Injap dipegang pada tempatnya oleh bolt bebibir, yang melalui badan injap. Injap Butterfly lug mempunyai sisipan berulir pada badan yang membolehkannya dipasang pada hujung paip tanpa bebibir hiliran. Reka bentuk lug berguna untuk perkhidmatan buntu dan untuk penyelenggaraan di mana satu sisi injap perlu diputuskan. Di Dafugui Pipe Valve Co., Ltd., kami mengeluarkan kedua-dua wafer dan lug Butterfly Valve.

Soalan 2: Bolehkah Injap Rama-rama digunakan untuk kawalan aliran, atau hanya untuk pengasingan?

Jawapan: Injap Rama-rama boleh digunakan untuk pengasingan dan kawalan aliran. Kerana cakera berputar melalui laluan aliran, ia boleh diletakkan pada sudut perantaraan untuk mengawal kadar aliran. Walau bagaimanapun, untuk kawalan aliran yang tepat, Injap Rama-rama kawalan yang direka khas dengan cakera berciri mungkin diperlukan. Untuk aplikasi pendikit yang mudah, Injap Rama-rama standard selalunya mencukupi. Pasukan kejuruteraan kami boleh memberi nasihat tentang injap terbaik untuk keperluan kawalan aliran khusus anda.

Soalan 3: Bagaimanakah cara saya memilih bahan tempat duduk yang sesuai untuk stesen pam saya?

Jawapan: Bahan tempat duduk bergantung pada kimia air, suhu operasi, dan hayat perkhidmatan yang diperlukan. EPDM ialah pilihan standard untuk air boleh diminum dan air sisa kerana ia tahan terhadap air, wap dan bahan kimia ringan, dan ia mempunyai julat suhu yang luas. NBR digunakan apabila air mungkin mengandungi minyak atau bahan api. PTFE digunakan untuk air suhu tinggi atau bahan kimia yang agresif. Viton digunakan untuk keadaan kimia dan suhu yang paling mencabar. Pasukan teknikal kami boleh membantu anda memilih bahan tempat duduk yang sesuai untuk permohonan anda.

Soalan 4: Berapa kerapkah Injap Rama-rama perlu diselenggara?

Jawapan: Kekerapan penyelenggaraan bergantung pada aplikasi dan keadaan operasi. Untuk injap stesen pam, kami mengesyorkan pemeriksaan visual setiap suku tahun, pemeriksaan operasi setiap setengah tahun, dan baik pulih penuh setiap 3-5 tahun atau selepas bilangan kitaran yang ditetapkan. Pemeriksaan harus termasuk memeriksa kebocoran, mengesahkan tork operasi, dan memeriksa tempat duduk untuk haus. Penyelenggaraan tetap memastikan prestasi yang boleh dipercayai dan hayat perkhidmatan yang panjang.

Soalan 5: Bolehkah Injap Rama-rama diautomasikan?

Jawapan: Ya, Injap Rama-rama boleh diautomasikan dengan penggerak elektrik atau pneumatik. Penggerak elektrik biasanya digunakan di stesen pam untuk kawalan jauh dan penyepaduan dengan sistem SCADA loji. Penggerak pneumatik digunakan di mana udara termampat tersedia dan operasi pantas diperlukan. Di kilang kami, kami menawarkan rangkaian penggerak dan boleh menyediakan pemasangan injap lengkap dengan penggerak yang dipasang dan diuji.

8. Kesimpulan

Injap Rama-Rama diutamakan oleh jurutera air untuk aplikasi stesen pam kerana ia menawarkan gabungan kelebihan yang unik: reka bentuk padat, pembinaan ringan, tork operasi rendah, pengedap kedap gelembung dan keberkesanan kos. Kelebihan ini diterjemahkan ke dalam galeri injap yang lebih kecil, kos pembinaan yang lebih rendah, operasi yang lebih mudah dan prestasi yang boleh dipercayai. Di Dafugui Pipe Valve Co., Ltd., kilang kami mempunyai kepakaran dan peralatan untuk mengeluarkan Butterfly Valve yang memenuhi keperluan aplikasi stesen pam yang paling mencabar. Kami menggunakan bahan berkualiti tinggi, proses pembuatan ketepatan dan ujian yang ketat untuk memastikan setiap injap yang kami hasilkan memberikan prestasi yang boleh dipercayai dan hayat perkhidmatan yang panjang.

Sama ada anda sedang mereka bentuk stesen pam baharu, menaik taraf kemudahan sedia ada atau menyelenggara sistem air industri, kami menjemput anda untuk menghubungi pasukan teknikal kami untuk membincangkan keperluan anda. Kami boleh menyediakan spesifikasi produk terperinci, bantuan pemilihan bahan dan sokongan aplikasi. Komitmen kami terhadap kualiti dan kepuasan pelanggan telah menjadikan kami rakan kongsi yang dipercayai untuk projek infrastruktur air di seluruh dunia.

Hubungi Dafugui Pipe Valve Co., Ltd. hari iniuntuk membincangkan keperluan Butterfly Valve anda dan mengetahui cara injap kami boleh meningkatkan kecekapan dan kebolehpercayaan stesen pam anda.
