Injap Semak Penampan Rama-rama Penyingkiran Tukul Air Bukan Slam
  • Injap Semak Penampan Rama-rama Penyingkiran Tukul Air Bukan SlamInjap Semak Penampan Rama-rama Penyingkiran Tukul Air Bukan Slam

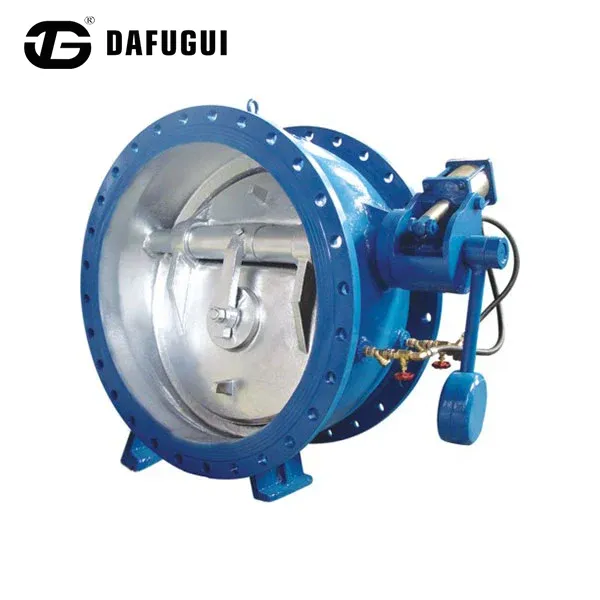

Injap Semak Penampan Rama-rama Penyingkiran Tukul Air Bukan Slam

Injap Semak Penampan Rama-Rama Penyingkiran Tukul Air Non Slam daripada Dafugui direka untuk pencegahan aliran balik dalam sistem pengepaman di mana penutupan pantas boleh menyebabkan perubahan tekanan sementara. Struktur penutup penimbalnya mengawal pergerakan cakera akhir untuk mengurangkan kesan mekanikal, getaran dan bunyi operasi. Injap sesuai untuk bekalan air perbandaran, pemindahan kumbahan, air penyejuk loji janakuasa dan saluran paip air industri.
    Kejuruteraan Injap Semak

    Injap Semak Penampan Rama-Rama Penyingkiran Tukul Air Bukan Slam untuk Projek Saluran Paip Perindustrian dan Perbandaran

    Injap Semak Penampan Rama-Rama Penghapusan Tukul Air Bukan Slam Dafugui direka bentuk untuk menyediakan pencegahan aliran balik yang stabil dalam sistem pengepaman di mana penutupan injap pantas boleh mewujudkan perubahan tekanan sementara.

    Injap sehala tradisional boleh menjana daya hentaman apabila cakera cepat kembali ke kedudukan tertutup selepas pam terhenti. Injap sehala penampan rama-rama ini menggunakan struktur penutup terkawal untuk memperlahankan pergerakan cakera akhir sebelum duduk, mengurangkan kesan mekanikal antara cakera dan tempat duduk injap.

    Reka bentuk ini sesuai untuk saluran paip penghantaran air jarak jauh, stesen pam, sistem air perindustrian, dan aplikasi yang memerlukan pengurangan getaran dan bunyi operasi.

    Mekanisme Operasi

    Bagaimana Injap Semak Penampan Rama-Rama Bukan Slam Mengawal Kesan Penutupan

    Proses penutup direka bentuk sekitar pergerakan cakera rama-rama terkawal. Semasa operasi biasa, tekanan bendalir hadapan memastikan cakera rama-rama terbuka dengan rintangan aliran minimum. Apabila pam berhenti atau arah aliran berubah, cakera mula kembali ke tempat duduknya di bawah daya aliran songsang.

    Prinsip Penutup Bukan Slam

    01. Pergerakan Cakera Permulaan

    Cakera mula ditutup di bawah daya aliran songsang.

    02. Penutupan Permulaan Pantas

    Pergerakan penutupan awal berlaku dengan pantas untuk menghadkan aliran songsang.

    03. Penimbalan Terkawal

    Mekanisme penimbal mengawal peringkat penutupan akhir.

    04. Tempat Duduk Berperingkat

    Cakera menyentuh tempat duduk secara beransur-ansur, mengurangkan kesan penutupan.

    Proses penutupan dua peringkat ini membantu merendahkan perubahan tekanan mengejut dan meningkatkan kestabilan perkhidmatan injap.

    Butterfly Buffer Check Valve closing structure
    Data Teknikal

    Spesifikasi Teknikal Injap Semak Penampan Rama-Rama

    Maklumat teknikal berikut diterbitkan semula daripada penerangan produk yang dibekalkan. Sahkan konfigurasi akhir, butiran sambungan dan keadaan operasi terhadap spesifikasi projek sebelum membuat pesanan.

    Kuasa nominal 1.0-2.5 trilion hex
    Diameter nominal 50-1400 mm
    Suhu kerja 0-80°C
    Perkhidmatan yang berkenaan Air asli, air kolam, dll.
    Bahan badan Bahan badan: Besi dakwat bola, besi atau keluli tersedia
    Kaedah sambungan Sambungan undang-undang
    Kedudukan pemasangan Suihan paip keluar
    Prestasi dan Pembinaan

    Ciri Reka Bentuk Utama untuk Perlindungan Talian Paip

    Kawalan Lonjakan Tekanan Tukul Air

    Tukul air berlaku apabila bendalir yang mengalir menukar halaju dengan cepat, mewujudkan gelombang tekanan di dalam saluran paip. Injap Semak Penampan Rama-rama Non Slam membantu mengawal keadaan ini dengan:

    • Mengurangkan kesan cakera pantas semasa penutupan
    • Melicinkan proses tempat duduk terakhir
    • Menurunkan getaran yang dihantar ke saluran paip dan peralatan
    • Melindungi komponen yang bersambung seperti bebibir, gasket dan instrumen tekanan

    Tindak balas tekanan sebenar bergantung pada panjang saluran paip, halaju bendalir, ciri pam dan reka bentuk sistem.

    Operasi Bunyi Rendah untuk Stesen Pam

    Berbanding dengan injap sehala konvensional yang mungkin menghasilkan bunyi hentaman penutup yang ketara, struktur penutup penimbal menyediakan operasi yang lebih lancar.

    Ia sesuai untuk:

    • Bilik pam dalaman
    • Kemudahan air bandar
    • Infrastruktur air kediaman
    • Loji industri yang memerlukan bunyi operasi yang lebih rendah

    Struktur Cakera Rama-Rama untuk Aplikasi Saluran Paip Besar

    Konfigurasi rama-rama menyediakan:

    • Dimensi injap padat
    • Keperluan ruang pemasangan yang lebih rendah
    • Penyelesaian yang sesuai untuk saluran paip diameter besar
    • Mengurangkan kerumitan penyelenggaraan

    Laluan aliran yang diperkemas membantu mengekalkan pergerakan bendalir yang cekap di bawah keadaan operasi biasa.

    Aplikasi Industri

    Kawasan Aplikasi untuk Injap Semak Penampan Rama-rama Bukan Slam

    Injap boleh dipertimbangkan untuk penghantaran air, pengepaman dan sistem peredaran industri di mana pencegahan aliran balik dan penutupan terkawal adalah penting. Konfigurasi bahan yang disyorkan hendaklah diperiksa terhadap medium dan keadaan operasi sebenar.

    industri Keperluan Operasi Konfigurasi Disyorkan
    Bekalan Air Perbandaran Perlindungan penutupan pam dan kawalan turun naik tekanan Badan besi mulur + tempat duduk EPDM
    Sistem Pemindahan Kumbahan Pencegahan aliran balik dengan rintangan kakisan Besi mulur bersalut + trim tahan kakisan
    Air Penyejuk Loji Kuasa Operasi peredaran berterusan Badan keluli tuang + komponen SS316
    Saluran Paip Air Perindustrian Operasi stabil di bawah kitaran berulang Bahan tersuai dan sistem pengedap
    Rangkaian Air Perbandaran

    Untuk saluran paip bekalan air dan kemudahan pam yang memerlukan pencegahan aliran balik semasa penutupan pam.

    Pemindahan Kumbahan

    Untuk sistem pemindahan kumbahan di mana salutan badan dan bahan dalaman mesti dipilih mengikut medium yang dihantar.

    Penyejukan Loji Kuasa

    Untuk sistem peredaran air penyejuk yang beroperasi secara berterusan dan memerlukan bahan injap yang sesuai.

    Sistem Air Perindustrian

    Untuk projek saluran paip industri yang memerlukan sistem pengedap dan konfigurasi yang sesuai untuk kitaran operasi berulang.

    Pemilihan Projek

    Cara Memilih Injap Semak Penampan Rama-Rama yang Tepat

    Apabila memilih Injap Semak Penampan Rama-Rama Penyingkiran Tukul Air Bukan Slam, jurutera harus menilai parameter saluran paip, keadaan bendalir dan keperluan pemasangan bersama-sama. Butiran ini membantu menentukan sama ada konfigurasi injap sesuai untuk sistem pengendalian.

    Parameter Talian Paip

    • Diameter paip
    • Halaju aliran
    • Tekanan operasi
    • Kapasiti pam
    • Panjang saluran paip

    Keadaan Bendalir

    • Air bersih
    • Kumbahan
    • Air penyejuk
    • Air proses industri

    Keperluan Pemasangan

    • Keadaan pemasangan mendatar atau menegak
    • Ruang penyelenggaraan yang tersedia
    • Piawaian bebibir yang diperlukan

    Dafugui boleh memberikan cadangan konfigurasi berdasarkan data pengendalian projek. Pembeli boleh menyerahkan lukisan saluran paip, parameter operasi dan kuantiti yang diperlukan untuk semakan teknikal.

    Untuk keperluan injap lain, lawati kamijulat injap semakatau meneroka yang lebih luasrangkaian produk injap industri.

    Soalan Teknikal

    Soalan Lazim

    Bagaimanakah Injap Semak Penampan Rama-Rama Penghapusan Tukul Air Non Slam ini melindungi daripada tangisan sendi?

    Dengan menghapuskan pancang tekanan dinamik secara tiba-tiba, ia mengekalkan tekanan saluran paip dalaman dengan baik dalam ambang operasi biasa, menghalang gasket bebibir daripada mengendur atau meletup.

    Bolehkah pelanggan meminta pemeriksaan pihak ketiga (cth., SGS, TÜV, BV) sebelum penghantaran kilang?

    Ya, Dafugui secara rutin mengalu-alukan pemeriksa pihak ketiga untuk menyemak dokumentasi pembuatan, menyaksikan ujian tekanan hidrostatik dan mengesahkan pematuhan pembungkusan.

    Apakah pilihan yang wujud jika saiz injap tersuai memerlukan penggerudian bebibir bukan standard?

    Bengkel pemusing CNC kami boleh mesin susun atur lubang bolt bebibir bukan standard mengikut lukisan kejuruteraan tersuai yang diserahkan semasa penempatan pesanan.

    Pertanyaan Projek

    Bincangkan Keperluan Injap Semak Penampan Rama-Rama anda dengan Dafugui

    Untuk pertanyaan projek, berikan diameter injap yang diperlukan, keadaan operasi, butiran pemasangan, keperluan bahan dan anggaran kuantiti. Dafugui boleh menyemak maklumat yang dibekalkan dan membincangkan konfigurasi injap yang sesuai.

    Hubungi pasukan kami untuk maklumat produk, perbincangan teknikal dan pertanyaan pesanan pukal.
